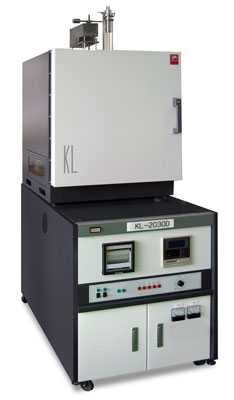

装置概要
ＫＬ/ＫＢシリーズの小型電気炉は、発熱体にランタンクロマイトのケラマックス・ユニットヒーターを採用した超高温電気炉です。
KL（最高温度1900℃） KB（最高温度1800℃）の2種類があります。KLは断熱材にアルミナ耐火物、KBはアルミナボードを使用しています。KL、KBともにケラマックス・ユニットヒーターの特性を生かして設計されており、大気中で容易に超高温が得られます。
特長
- 常用温度まで約7時間（無試料）で昇温します
- 炉内均熱域が大きく高温でも安定しています
- ケラマックス・ユニットヒーターの熱効率が非常に良いため、消費電力が少なく経済的です
- 構造が簡単で、発熱体の交換も容易に行えます
- 高精度の温度制御が行えます
- 熱電対断線時には、サーマルショックによるヒーターの破損を防止します
- 停電発生時にも、サーマルショックによるヒーターの破損を防止します
| 仕 様 | ||
| 型 式 | KB-2030D | KL-2030D |
| 炉内寸法 | W200×H200×D300mm | |
| 外形寸法 | W670×H1650×D700mm | W700×H1650×D800mm |
| 最高温度 | 1800℃ | 1900℃ |
| 常用温度 | 1750℃ | 1850℃ |
| 昇温時間 | 常用温度まで 約6時間 | 常用温度まで 約7時間 |
| 温度分布 | 約 ±3℃ （有効寸法内無試料 at1700℃） | |
| 一次電源 | AC200V 1φ 50/60Ｈｚ | |
| 設備容量 | 8kVA | 14kVA |
| ヒーター容量 | 7ｋW | 13ｋW |
| 断熱材 | アルミナボード | アルミナ耐火物 |
| 温度制御 | プログラムPID連続制御 | |
| 温度測定 | 熱電対 PR20-40 | 熱電対 PR20-40と 放射温度計の自動切換え |
| 雰囲気 | 酸化雰囲気 （大気） | |
