装置概要

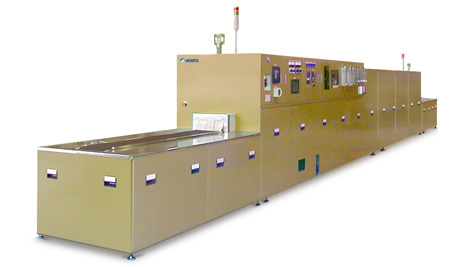

本装置はメッシュベルト搬送式の雰囲気式電気炉です。発熱体は金属発熱体とアルミナボードを組み合わせたユニットヒーターを使用し、熱効率と省エネに貢献しています。また、加熱部は金属のマッフルケースを使用し各種ガス雰囲気に対応しています。断熱材と外装の間にはエアー断熱層を設け、外壁温度を低く抑えた上、外装はフルカバーケースを使用して、機構部を全てケースに内蔵した安全設計です。
特長
- 各種ガス雰囲気での連続焼成が出来ます
- ユニットヒーターの使用により、熱効率が良く省エネです
- 外装にフルカバー方式を採用し、安全と美観を重視した設計です
- オプションが豊富で試料の焼成に最適な仕様を構築できます
基本構成
| 炉体部 | 加熱部、冷却部（発熱体＋ステンレス製マッフルケース) |
| 駆動部 | メッシュベルトコンベアによる連続搬送方式 |
| 電源部 | 温度制御、搬送スピード制御、各種警報装置 |
| ガス導入部 |
| 装置仕様 | |
|---|---|
| 加熱部寸法 | W320×H100×L4000mm |
| 冷却部寸法 | W320×H100×L2800mm |
| 温度条件 | 常用温度 950℃ 最高温度 1000℃ |
| 発熱体 | 金属発熱体(ユニットヒーター) |
| 断熱材 | セラミックファイバーボード |
| 発熱体容量 | 140KW 8回路制御 |
| 搬送方式 | メッシュベルトによる連続搬送 |
| ベルト材質 | メッシュベルト SUS310S |
| 搬送スピード | 30～300mm/min インバーター制御 速度指示計付 |
| 駆動 | ダブルスナップ方式 |
| 投入、取り出し | 手動 |
| 雰囲気 | 不活性ガス、還元ガス、混合ガス |
| ガス流量 | 10～200L/min 出入り口：窒素カーテン |
| 電気容量 | AC200V 3φ 145KVA |
| 制御方式 | 8回路独立 PID制御 タッチパネル操作式 |
| 取付計器 | 温度調節器、温度記録計、サイリスタ、速度計 |
| 安全装置 | 温度過昇防止器、断線警報、過負荷警報、搬送異常警報 |
オプション
- 超音波ベルト洗浄器
- ハイブリット記録計
- 酸素濃度計
- マスフローメーター仕様
- 水素濃度計
- 試料自動投入、自動取り出し装置
この電気炉仕様は一例です。ご使用に合わせ設計製作いたします。
