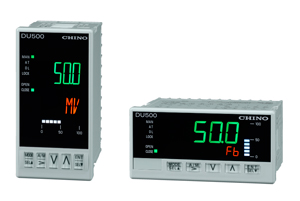

DU500 縦型 横型

オンオフサーボユニットDU500

■概要

調節計からの電流出力信号をオンオフサーボ導通信号に変換します

■機能

オート(自動運転)/マニュアル(手動)切替可能又、通信インターフェース(オプシヨン)でリモート操作も可能

■特長

  • 鮮明、見やすい5桁11セグメント表示
  • アナログバー10セグメント表示

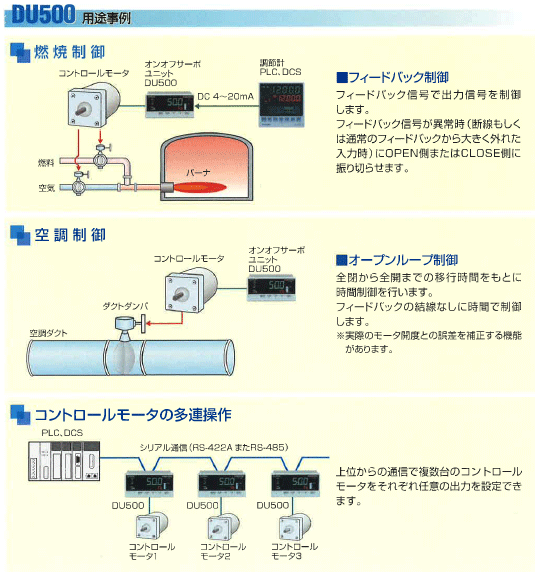

■用途例 「主にモータ駆動操作端の制御に便利です」

①コントロールモータの燃焼炉制御用
②空調用ダクトダンパ制御用

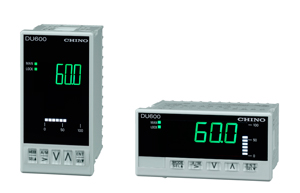

DU600 縦型 横型

マニュアルユニット DU600

■概要

調節計からの電流出力信号を受け、その信号をアイソレートして出力(AUTO)するか、手動で設定した任意の値を出力(MAN)することが可能です

■機能

制御信号4~20mA DCを簡単に調整可能。
メインの調節計を操作せずにオート/マニュアル制御を切替可能

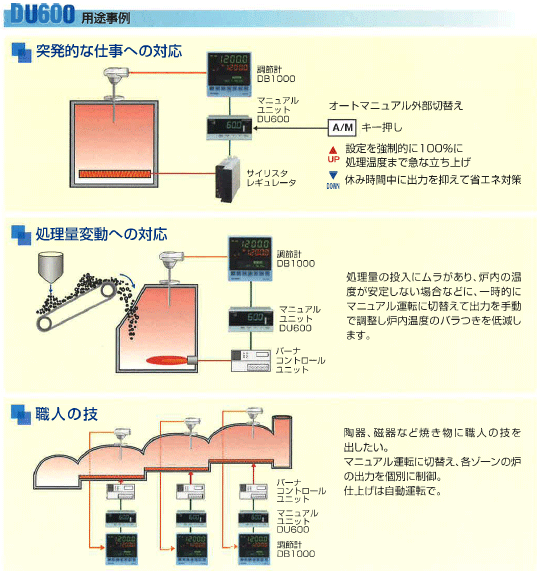

■用途例 「手動制御を手元で自在に操作できます」

①処理温度の立ち上げを急ぎたい
②休憩時間は一時的に出力を抑えて省エネを図りたい
③処理量の違いによる炉内温度のばらつきをマニュアル運転で調整したい


● DU500/600 共通仕様
測定入力
入力点数  1点
入力信号 4~20mADC
精度定格 ±0.2% ofFS ±1digit
サンプリング周期 約100ms
一般仕様
 定格電源電圧 100~240VAC
消費電力  7KVA(100VAC)   10VA(240VAC)
表示/設定仕様
表示方式 セグメントタイプLCD(LEDバックライト)
