装置概要

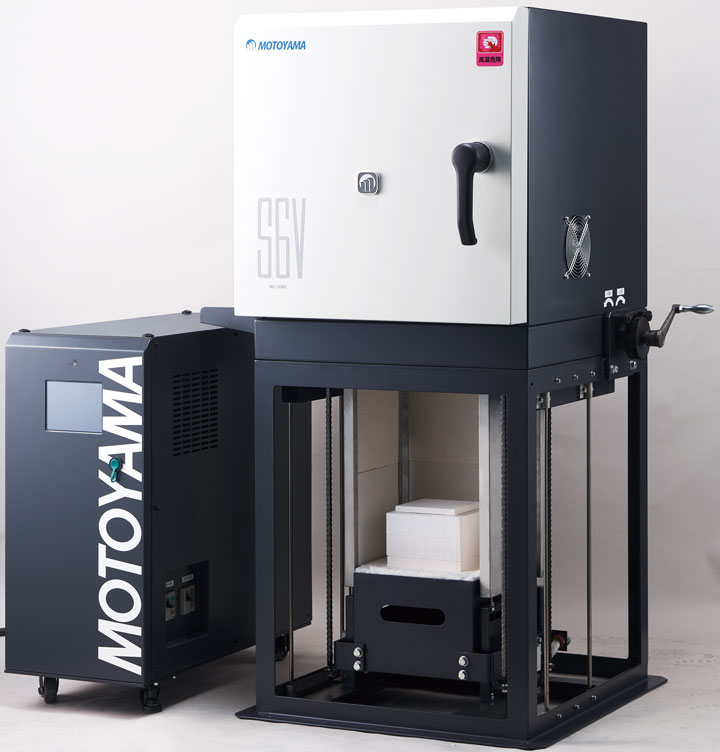

本炉は高い評価と信頼を頂いております高速昇温電気炉スーパーバーンS6/S7シリーズの炉底昇降式電気炉です。
研究用､生産用として幅広い熱処理用途にご使用いただけます。
特徴
スーパーバーンの性能そのまま引き継いだ､使いやすく 温度特性が良い高寿命の電気炉です。
制御部は簡単で操作性、視認性に優れたタッチパネルを採用 ユーザーの立場で設計されています。
- 試料の取り出しが容易な炉底昇降式です
- 高温下での作業性(安全性）に優れています
- 省スペースタイプです(従来品よりさらに制御盤を小型化しました）
- 安全対策も完備
- 独立過昇用熱電対、複巻きトランス、炉体冷却等の安全設計
- 省エネ設計（当社従来品比約20％の電力削減）
- 高品質のセラミックファイバーボード断熱材を使用しておりますので、熱効率が良く非常に経済的です
- 温度分布精度約±5℃（有効寸法、無試料、安定時）
- 簡単操作のタッチパネル採用
- 20パターン／13ステップのプログラムパターンをタッチパネルにて作成・記憶出来ます。
- また、モニタで収集したデータはCSVファイル形式でUSBメモリに保存出来ます。
- 各種オプション(下記）により応用範囲が広がります
オプション
- ガス導入孔
φ8mm / ホース口 / 背面下部 ＜雰囲気ガス等導入＞ - ガス排気孔
φ20mm/天井中央部 ＜炉内よりガス成分の排出＞ - 炉内測温孔
上面にφ6mmの熱電対用フランジ取付 ＜炉内温度モニター用＞ - 電動昇降機構 ＜省力化がはかれます＞
- シャッター ＜炉口部の手動シャッター､高温での試料取り出しに有効です＞
- 断熱カバー ＜下降した際に炉底の3側面をカバーし保温・断熱性を良くします、連続バッチ処理に＞
- 攪拌機構 ＜スピードコントロール可能 炉内のルツボ内の溶融試料攪拌＞
- 節電停止機能 ＜炉内温度が安全温度になると､全電源が断となり省エネです＞
- 停電対策機能 ＜瞬時または短時間停電での運転の継続又は停止を設定できます
- 標準外記録計 ＜ハイブリット記録計により､入力値をアナログとデジタル記録します＞
- 通信インターフェイス ＜RS-232Cに準拠 上位ネットワークと接続し､システム管理が行なえます。＞
- ドア警報 ＜運転中に扉を開けると扉警報が作動、運転中のプログラムはリセットされ、ﾋｰﾀｰへの通電が停止します。＞
- 非常停止ボタン ＜ヒーター電源がトリップし昇温停止。運転中のプログラムはリセットされます。＞
- 警報ブザー取り付け ＜警報発生時吹鳴し 異常を周囲に知らせます＞
- ガス自動導入機構 ＜雰囲気ガス、冷却ガスなどの自動制御を可能にします＞
| 電気炉 概略仕様 | ||||
| 型 式 | S6V-1515D | S7V-1515D | ||
| 炉内寸法 | W200×H200×D250mm | |||
| 炉底寸法 | W150×H150×D150mm | |||
| 一次電源･容量 | AC200V 1φ 9kVA | |||
| ヒーター容量 | 6kW | |||
| 常用温度 | １６００℃ | １７００℃ | ||
| 最高温度 | １６００℃ | １７００℃ | ||
| 昇温時間/温度 | 約６０分/１６００℃ | 約６０分/１７００℃ | ||
| 温度分布 | ±５℃ 有効寸法内無試料安定時 | |||
| 発熱体 | 二ケイ化モリブデン（M0Si2） | |||
| 炉体部寸法/重量 | W540×H1275×D670㎜/160ｋｇ（突起物等は含みません） | |||
| 制御盤寸法/重量 | W300×H702×D670㎜（キャスター部H77㎜含む）/120ｋｇ | |||
